太赫兹光谱仪 太赫兹拉曼光谱仪
|
技术参数
|
|
技术参数
|
|
波长
|
532nm
|
功率
|
30mW
|
|
频谱范围
|
(-1000) cm-1 - (-7) cm-1 反斯托克斯散射
7 cm-1 - 3500 cm-1 斯托克斯散射
|
频率分辨率
|
3-4 cm-1
|
|
空间分辨率
|
1μm
|
探测器类型
|
线性CCD阵列相机
|
|
像素数
|
3648
|
像素大小
|
8μm×200μm
|
|
空间尺寸
|
270mm×170mm×65mm
|
重量
|
2.8Kg
|
|
操作系统
|
Windows XP/Vista/7/8
|
计算机接口
|
1 External Port USB 2.0
|
|
|
|
|

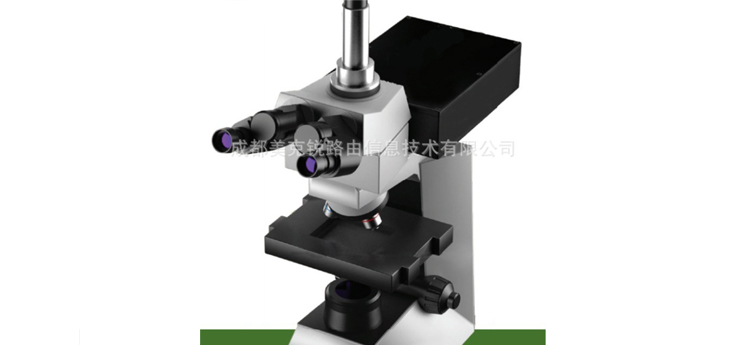

显微镜参数
|
|
光学系统
|
无限远校正光学系统
|
数码相机
|
300万像素
|
|
照明系统
|
内置科勒透射照明6v 30w卤素灯或发光二极管
|
物镜
|
10×,20×,40×,平场消色差透镜50×
|
|
聚焦系统
|
滚针导轨调节平台高度
单圈升降距离36.8mm
最大升降范围：25mm
皮塞确定升高上限
焦距粗调旋钮松紧调节
|
显微镜筒
|
三目观察镜
镜筒倾角30o
瞳距调节范围：48-75mm
|
|
样品台
|
平台大小：188（W）×134（D）
移动范围：76mm X方向50每秒 Y方向
|
移动平台
|
移动步长：≥0.36μm
二维成像：包含预置软件
|
|
|
|
应用实例
|

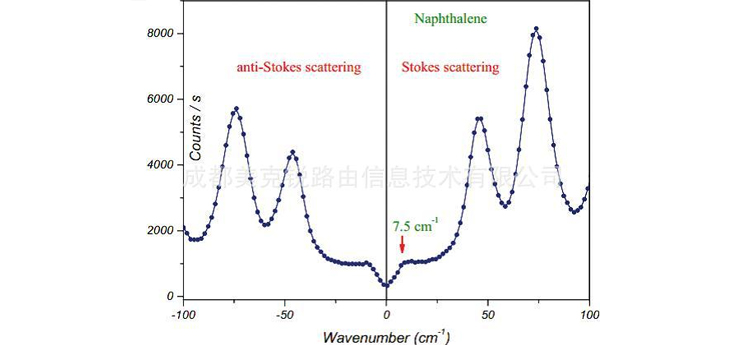

低波数光谱分析
低频拉曼分析频谱范围为 -1000 cm-1到-7 cm-1和7 cm-1到3500 cm-1
|

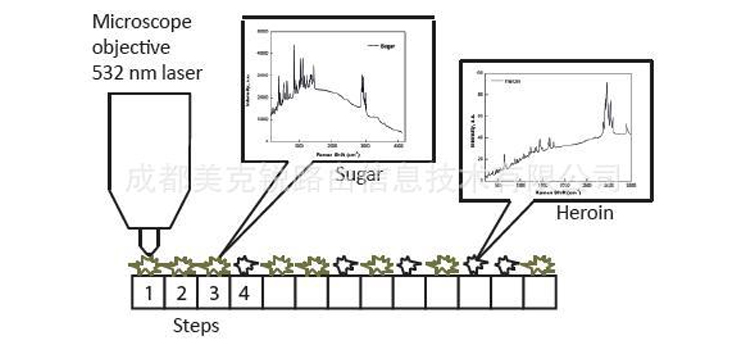

混合物分离
精确鉴定各组成成分含量。分析混合物的每一小颗粒物，最高质量（低至0.1%）的检测残留污物。
|

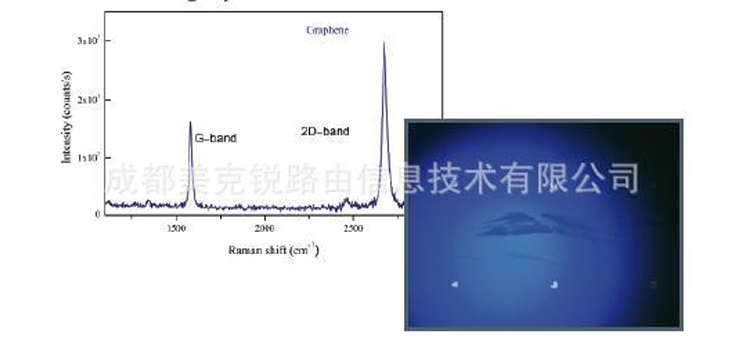

薄膜拉曼研究
例子：石墨烯。2010年诺贝尔物理学奖被授予“关于二维材料石墨烯的具有开创性的实验”。
|
|
拉曼二维绘图
精确检测混合物内微粒化学成分分布。例如：人工合成的钻石微粒表面看来和碳粉是同质的。
|

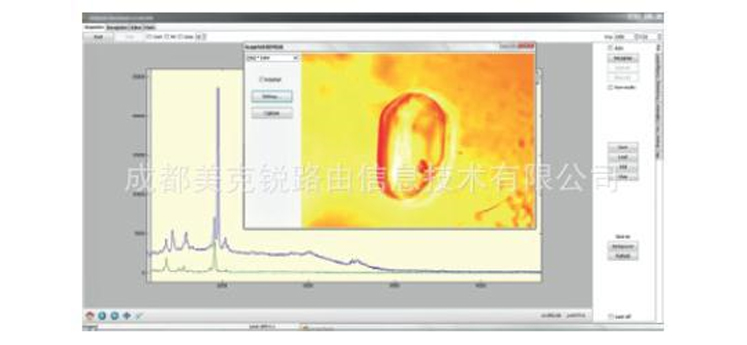

宝石成分分析
例子：石榴石内磷灰石成分分析。成分分析有助于揭示宝石隐藏信息，如：起源，产地等
|

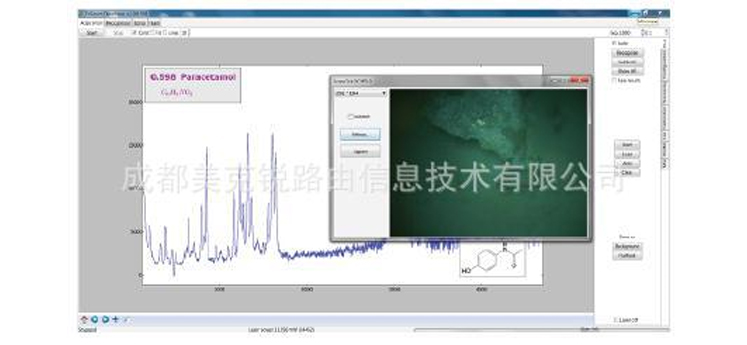

微粒空间非均匀化学结构
应用：药剂学，刑事侦查
|
|
|
