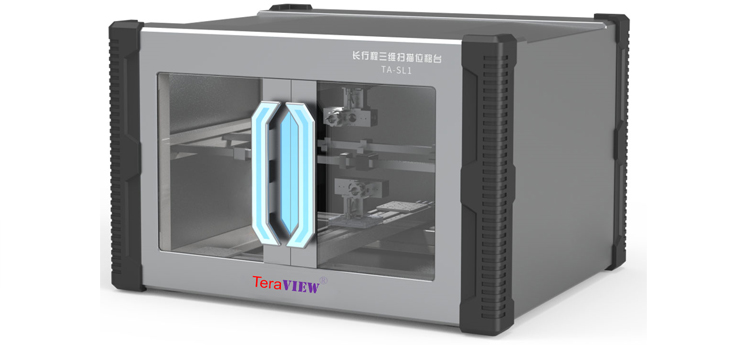

TeraVIEW国产太赫兹近场/远场一体化时域光谱系统（THz TDS）
|
商品描述
|
多功能太赫兹近场/远场一体化成像太赫兹时域光谱系统为 “远场透射/反射 + 近场透射” 一体化成谱成像，采用 “共用发射天线 + 分置接收模块 + 多通道激光适配 + 旋转电机切切换” 设计，实现远场与近场模式的一键切换，兼顾远场大范围检测与近场高分辨率分析，适用于材料微观缺陷检测、生物组织精细表征、半导体器件分析等场景。
|
|
产品特色
|
|
产品特色
|
|

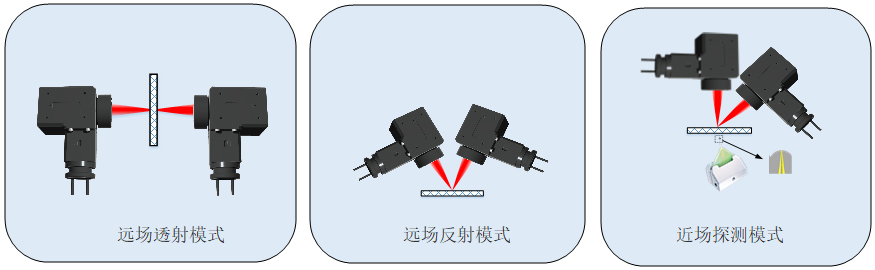

远场发射+远场探测：透射 / 反射双模式太赫兹成谱与成像，覆盖较大检测范围
|
|
远场发射+近场探测：高空间分辨率透射成谱与成像，聚焦微观区域检测
|
|
硬件共用：远场 / 近场共用 1 套光电导发射天线，降低硬件冗余
|
|
便捷切换：通过电动双轴转盘 + 自动化控制，实现远场 / 近场模式一键切换，切换时间≤10s
|
|
激光适配：3 通道激光器，分别为远场收发（1560nm）、近场探针（780nm）提供光源
|
|
产品价格：RMB900,000.00 起
|
|
|
|
|
|
|
规格参数
|
|
指标类别
|
远场模式（透射 / 反射）
|
近场模式（透射）
|
|
光谱范围
|
0.1-4.5THz（透射）
|
0.1-2.5THz
|
|

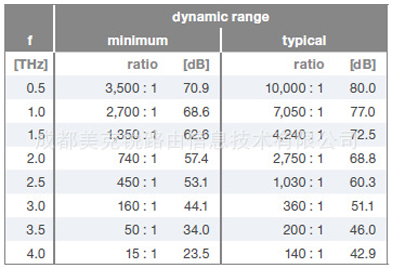

动态范围
|
85dB
|
55dB
|
|
光谱分辨率
|
≤5GHz（实测）
|
≤5GHz（实测）
|
|
成像分辨率
|
≤350μm
|
25μm
|
|
单次检测时间
|
|
成谱：≤1s；
|
|
成像（10mm×10mm）：≤10min
|
|
|
成谱：≤1s；
|
|
成像（100μm×100μm）：≤2min
|
|
|
延迟范围
|
0-266ps
|
|
扫描速度
|
5Hz@266ps，10Hz@80ps
|
|
模式切换时间
|
≤10s（自动化）
|
|
扫描范围
|
50mm*50mm
|
|
系统附件
|
|
除湿模块：便携式无油空气干燥机
|
|
AI图谱分析边缘计算机
|
|
|
|
|

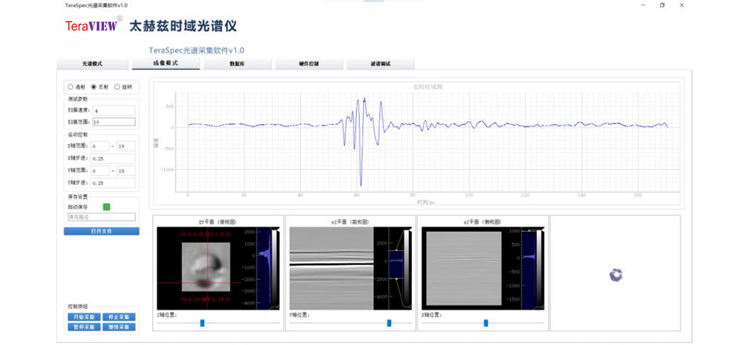

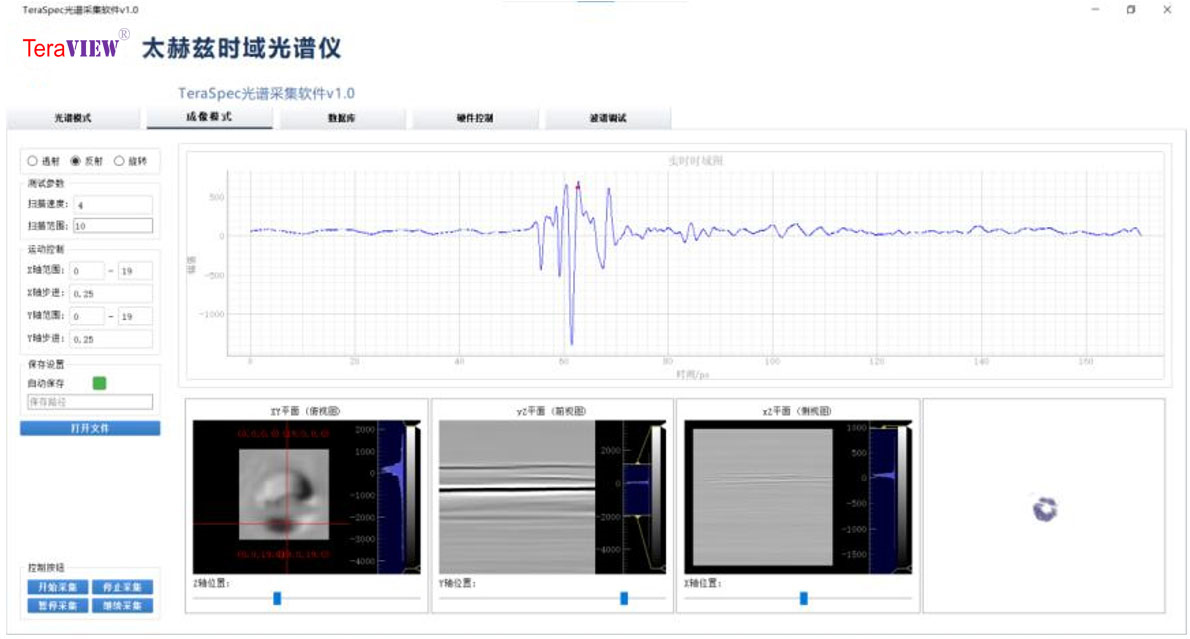

软件界面
|
|
|

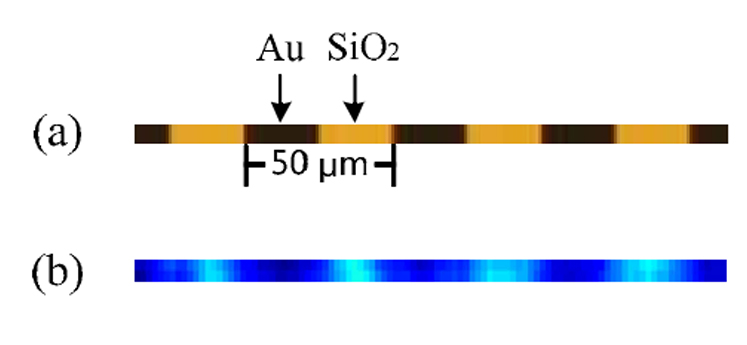

实测案例
|
