太赫兹规格参数
|
|
扫描速度快
|
125 traces/s @ 50 ps
|
|
光谱范围
|
>6 THz (up to 6.5 THz)
|
|
动态范围
|
>100 dB (up to 110 dB)
|
|
平均功率
|

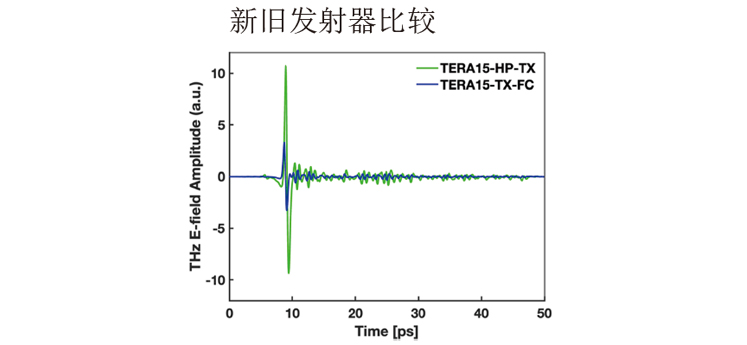

高达300μW（使用高功率发射天线）
|
|
总扫描范围
|
高达1700ps灵活的扫描范围和速度，可定制太赫兹路径长度>3m
|
|
太赫兹频率分辨率
|
高达0.6GHZ
|
|
太赫兹用光学输出端口
|
2光纤耦合端口，1560nm,FC/APC,PM光纤,2.5 m跳线后<90 fs
|
|
激光系统重复频率
|
100 MHz
|
|
|
|
|
详细速度参数
|
|
扫描长度(ps)
|
扫描频率 (Hz)
|
|
5
|
>335
|
|
10
|
>260
|
|
25
|
>170
|
|
50
|
>125
|
|
100
|
>85
|
|
150
|
>70
|
|
200
|
>10
|
|
|
|
|
系统尺寸及重量
|
|
外壳
|
19" x 3U (448 x 132 x 495 mm³), 18 kg
|
|
光学器件、显示器和配件
|
12kg
|
|
|
|
|
系统组件
|
|
光学部件
|
|
集成内置的飞秒激光源ELMO
|
|
集成化光纤耦合光机械延迟线
|
|
外置的光纤耦合发射器和接收器模块TERA15-FC
|
|
带抛物面镜的紧凑型THz光学器件
|
|
|
备控制电路
|
|
跨阻放大器
|
|
集成化PC包括测量和数据分析软件包
|
|
22°英寸屏幕，键盘和鼠标
|
|
TCPSocket远程操控端口
|
|
.NET远程控制接口,外部模拟/数字触发
|
|
|
*详细规格请参阅产品数据表
|
|
|
|
|
工作条件
|
|
工作电压
|
100/115/230 VAC
|
|
频率
|
50 to 60 Hz
|
|
功粍
|
<200 W
|
|
冷却条件
|
无需水冷
|
|
工作温度
|
15-35°C
|
|
储存温度
|
0-40°C
|
|
湿度
|
80% RH无凝结
|
|
