Menlosystems异步高速太赫兹时域光谱系统（THz ASOPS）
|
商品描述
|
最终的全光纤耦合太赫兹技术光谱仪：功能强大、速度快、用途广泛
我们推出下一代太赫兹时域解决方案，在速度和功率方面设立了新标准以重新定义太赫兹应用。速度超过每秒125波形@50ps，带宽达到6.5THz。我们最新的扫描装置比以往任何时候都要快/秒，首屈一指的是，可以在5秒内实现>100dB动态范围。
新型TERA K15：全光纤耦合光谱仪，在多功能性、扫描速度和太赫兹功率方面领先市场。采用了我们的高功率TERA15天线模块和超快的光学延迟单元。除了双通道检测、新型TERA Image平移台和直观的软件界面等，TERA K15还专为科学探索量身定制。模块化设计允许它与外部激光器同步，并提供780nm和1560nm输出端口，可满足您在泵浦探针太赫兹实验中的各种需求。
TERA K15采用Menlo Systems基于光纤的飞秒激光技术，具有figure 9®锁模专利，提供可定制的THz光学器件、灵活的延迟线(高达1700ps)和数据采集软件，光谱分辨率可达0.6 GHz。软件，光谱分辨率低至0.6 GHz。这种以客户为中心的改进设计可以满足您所有的实验和应用需求。扫描窗口，光谱(THz)分辨率低于1.2 GHz。对于寻求最高光谱分辨率(<0.6 GHz)的客户，可以选择扩展扫描范围(>1700 ps)。
|
|
性能数据
|

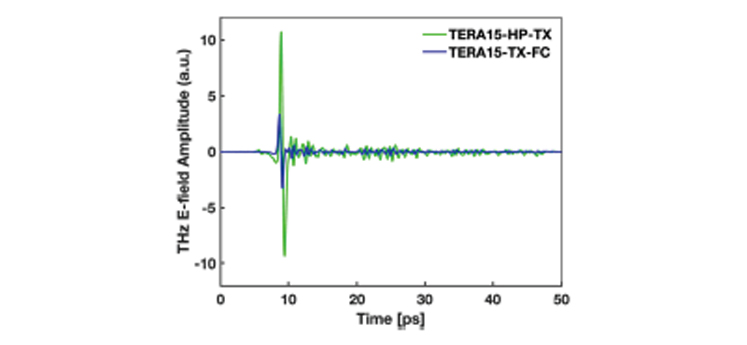

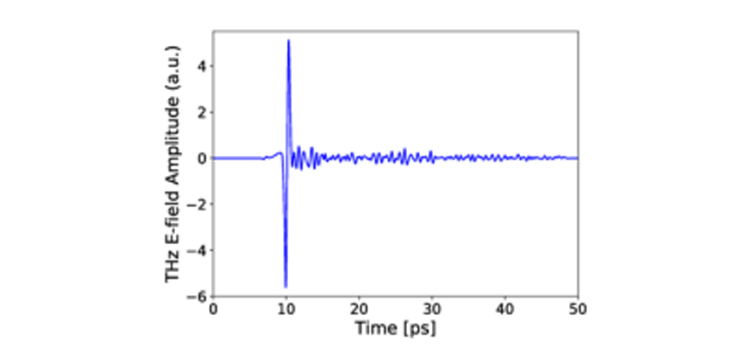

时域数据：TERA15-TX-FC
|
新旧发射器比较
|

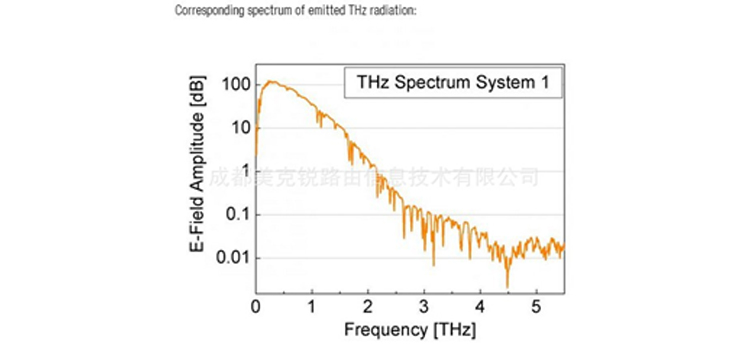

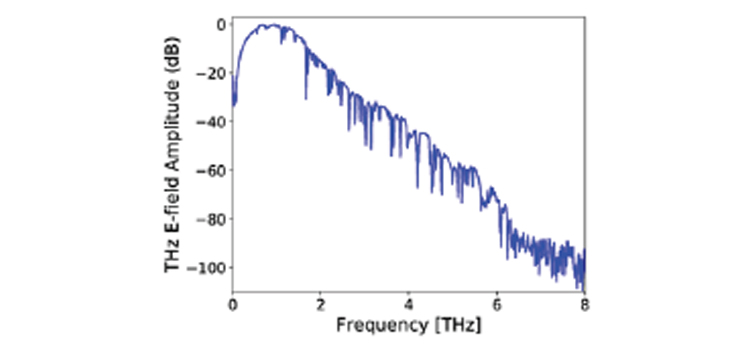

频域数据：TERA15-TX-FC
|
|
|
TERA15-TX-FC 测量设置：100V偏置,25 mW光功率,24Hz扫描速度,可在60秒内实现 > 6THz 和 >95dBin 60sec
|
|
TERA15-HP-TX 测量设置：200V 偏置,50mW光功率,24Hz扫描速度,可在60秒内实现 >6THz*和高达110dB
|
|
所有测量均在空气环境条件下进行
|
|
|
|
关键规格
|
|
>6 THz宽带(up to 6.5 THz)
|
|
>100dB(Up to 110 dB)动态范围
|
|
平均太赫兹功率高达300μW (含HP发射器)
|
|
扫描范围高达1700ps,范围和速度灵活设置
|
|
高光谱分辨率<0.6GHz
|
|
额外的780nm激光输出
|
|

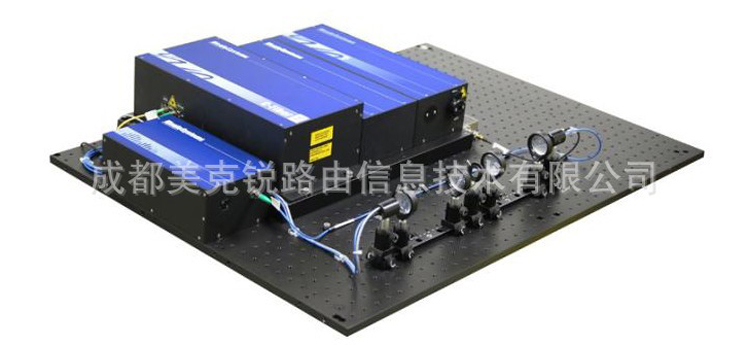

基于面包板的模块化THz-TDS平台
|
|
产品价格：RMB2,200,000.00 起
|
|
|
|
|
应用
|
|
太赫兹器件测试台
|
|
固态太赫兹源特性表征
|
|
载流子动力学研究
|
|
量子级联激光器的表征
|
|
太赫兹等离子体
|
|
同步辐射研究
|
|
|
|
|
特征
|
|
宽带太赫兹光谱
|
|
太赫兹装置和飞秒激光的同时操作
|
|
一键式操作
|
|
支持独立飞秒激光器应用
|
|
|
|
|
选件
|
|
Dual-Detection/Multi-Channel 适用于平行透射和反射测量
|
|

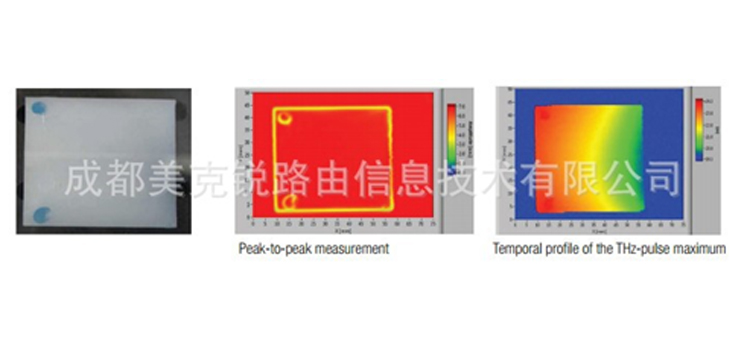

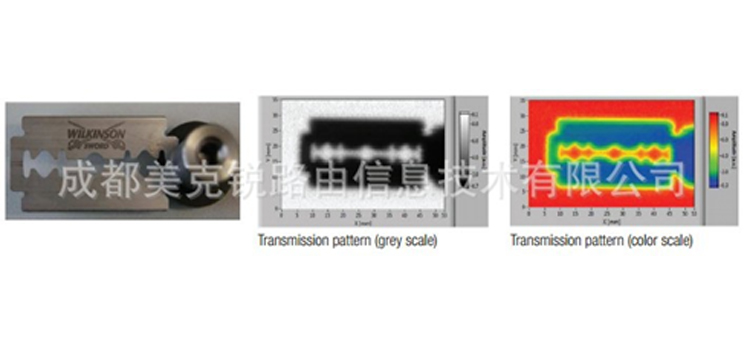

TERA Image 高光谱成像与分析平台
|
|

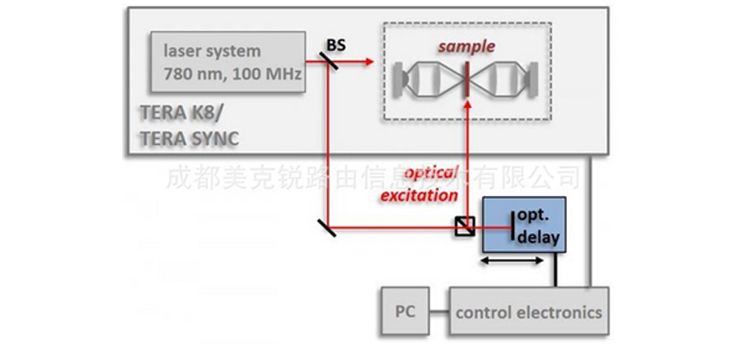

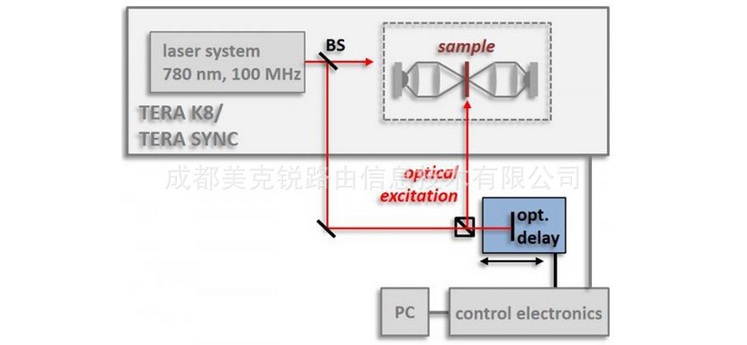

THz Pump-Probe 用于光纤泵浦-太赫兹探测的延迟线
|
|
High Resolution 光谱分辨率<0.6 GHz 和>1700 ps 扫描窗口
|
|
SYNC 可同步Menlo振荡器，适用于ASOPS升级或激光泵浦-THz探测
|
|
Reflection Head 集成太赫兹光学器件的紧凑型反射式探测单元
|
|
THz Purge Box 实现无水线太赫兹光谱
|
|
TeraLyzer & TeraLyzer pro 太赫兹数据分析软件
|
|
Polymer Lens Optics
|
|
Custom Fiber Length
|
|
THz Path Length Adaptation >3m 根据要求
|
|
|
|
|
太赫兹规格参数
|
|
扫描速度快
|
125 traces/s @ 50 ps
|
|
光谱范围
|
>6 THz (up to 6.5 THz)
|
|
动态范围
|
>100 dB (up to 110 dB)
|
|
平均功率
|
高达300μW(使用高功率发射天线)
|
|
总扫描范围
|
|
|
太赫兹频率分辨率
|
高达0.6GHz
|
|
天线型号
|
TERA15-HP/TERA15-FC
|
|
激光系统重复频率
|
|
100MHz,可选择与外部信号源同步
|
|
可根据要求与外部信号源同步
|
|
|
|
|
|
详细速度参数
|
|
扫描长度(ps)
|
扫描频率(Hz)
|
|
5
|
>335
|
|
10
|
>260
|
|
25
|
>170
|
|
50
|
>125
|
|
100
|
>85
|
|
150
|
>70
|
|
200
|
>10
|
|
|
|
|
激光器光学输出规格参数( 可选项)
|
|
波长
|
1560 nm
|
780 nm
|
|
平均输出功率
|
>500 mW
|
>250 mW***
|
|
脉冲持续时间
|
<90 fs
|
<100 fs
|
|
辅助输出端口
|
根据要求提供自由空间端口、光纤耦合端口t
|
自由空间端口
|
|
** Menlo Systems的C-Fiber 780:在780 nm至1560 nm端口之间功率比可调。
|
|
|
|
|
系统尺寸和重量
|
|
光机设置
|
900 x 600 x 200 mm3,34 kg
|
|
太赫兹控制电路
|
448 x 132 x 550 mm3,8 kg
|
|
激光器控制单元
|
448 x 132 x 437 mm3,12 kg
|
|
|
|
|
系统器件
|
|
光学部件
|
|
飞秒激光光源:C-Fiber或C-Fiber 780
|
|
光纤耦合光机械延迟线
|
|
光纤耦合太赫兹发射器和接收器模块TERA15-FC
|
|
带抛物面镜的紧凑型太赫兹光学器件
|
|
|
控制电子
|
|
跨阻放大器
|
|

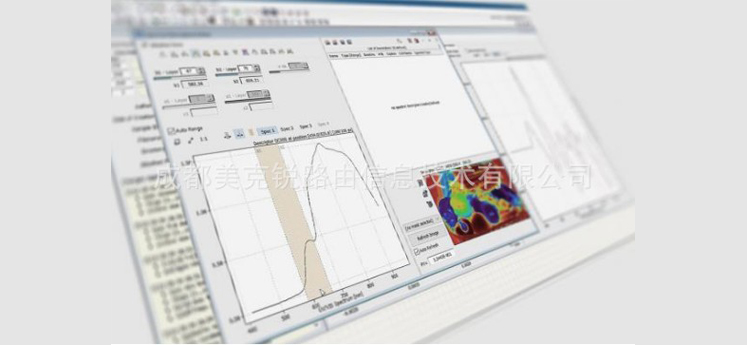

用于测量和数据分析的PC和软件包
|
|
22英寸屏幕，键盘和鼠标
|
|
TCP Socket远程控制接口
|
|
|
|
|
激光器控制单元
|
|
|
